> puerta máxima peso: 180 kg
> puerta máxima ancho: 1200 mm
> apertura y cierre hora: 6 ~ 12S
> alimentación suministro: AC220V ± 10% 50 / 60Hz
> nominal potencia: 55W
Marca:
S4AArtículo No.:

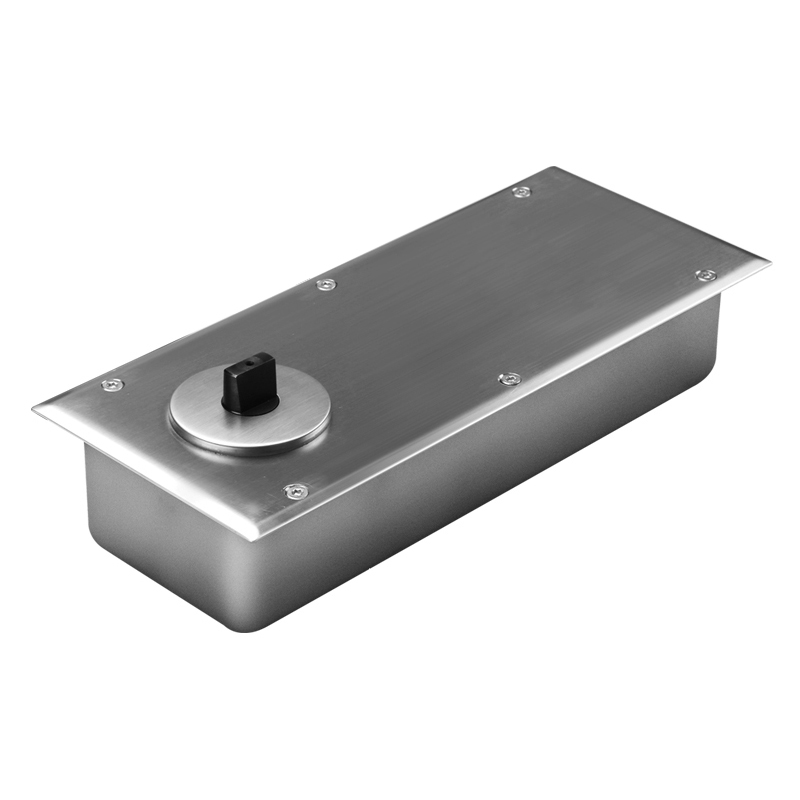

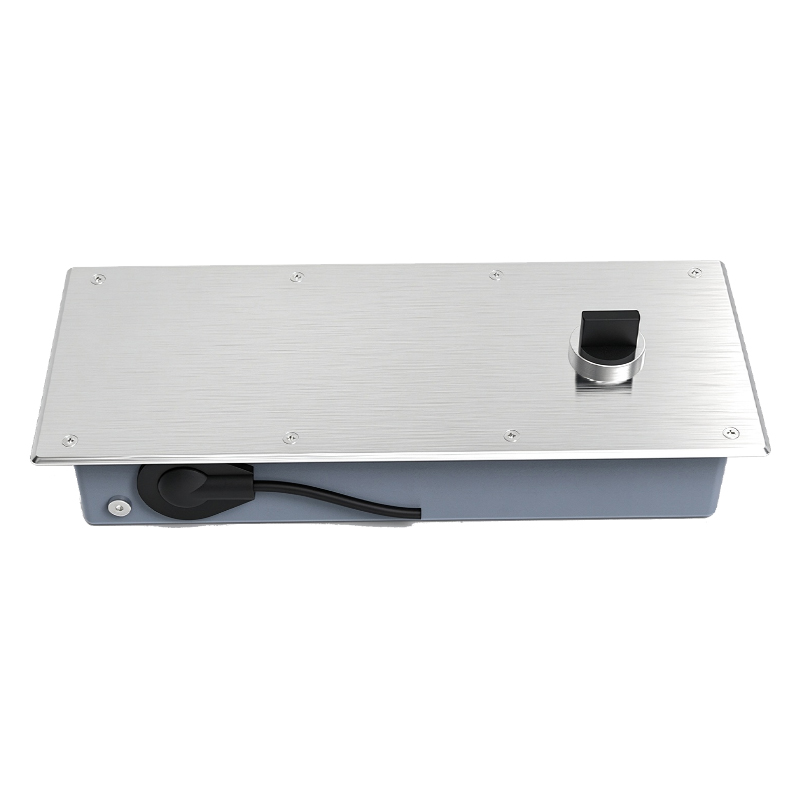

D180Scierrapuertas empotrados en el suelo

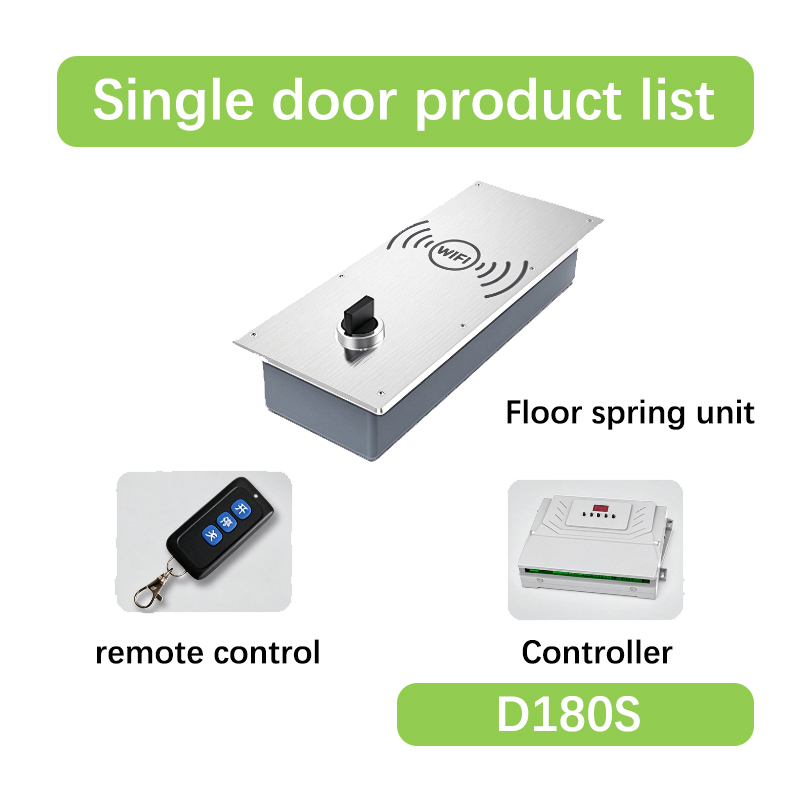

modelo No.: D180S

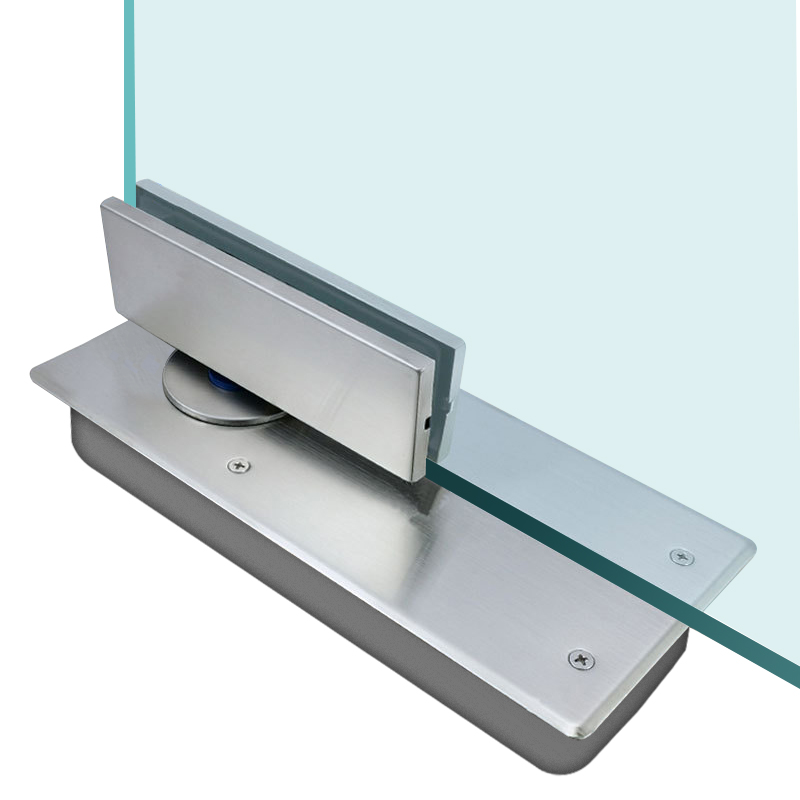

Qué es piso puerta oculta Cierrapuertas?
El cierrapuertas oculto montado en el suelo o en el techo es un tipo muy común de mecanismo de cierrapuertas que normalmente no se ve ni se percibe. ... algunos cierres ocultos solo permiten el control unidireccional para abrir y cerrar hasta un punto fijo o puerta tope.
peso máximo de la puerta | 180 kg |
ancho máximo de la puerta | 1200 mm |
tuerca maxima | 165 Nm |
ruido | <60dB |
hora de apertura y cierre | 6-12S |
rango abierto | 86 ° ~ 95 ° |
fuente de alimentación | AC220V ± 10% 50 / 60Hz |
potencia nominal | 55W |
potencia especial de la máquina | <2W |
Temperatura de funcionamiento | -20 ° C ~ 55 ° C |
nivel de protección | IP68 |

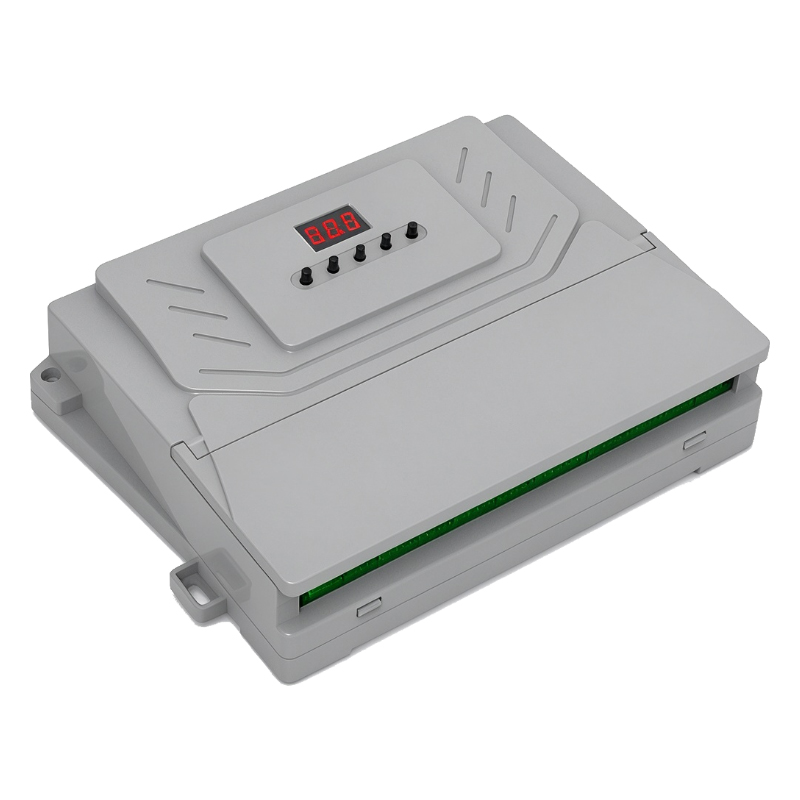

tamaño de la caja de control | 156x120x46mm |

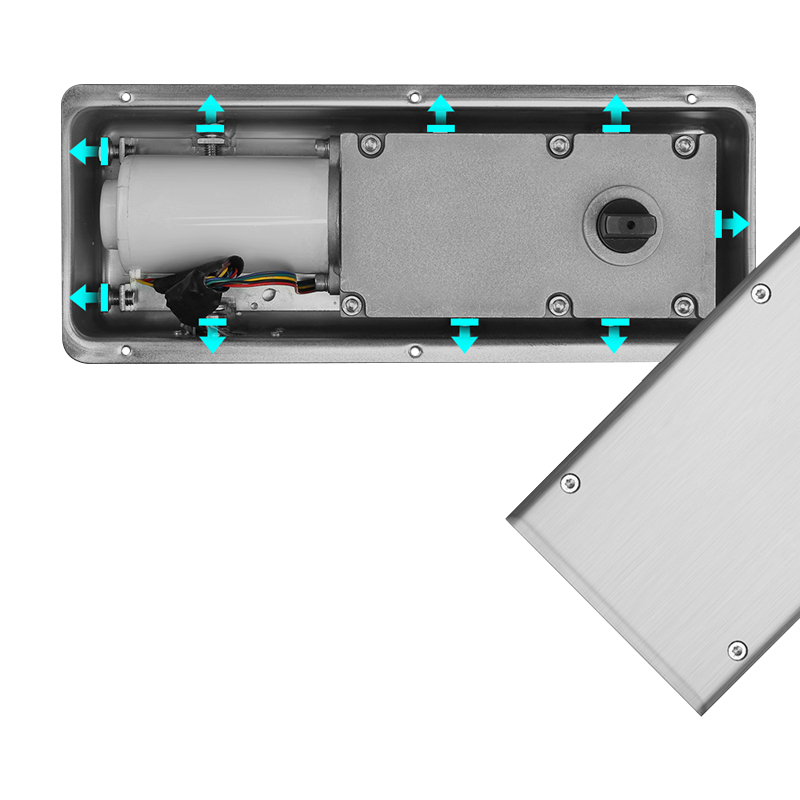

tamaño de la unidad | 320x110x70mm |
unidad de peso | 5,5 kg |
proceso de instalación
1.Confirmado bien la posición de instalación, produzca la ranura lateral correspondiente en el suelo según el tamaño establecido, disposición de los cables según requisitos.
2.Conectar el cable de salida establecido, el controlador y el bloqueo de inserción eléctrica para encender prueba antes arreglar el conjunto.
3.Instalar el montaje del soporte (Imagen a) en la viga transversal, instale el racor abajo apoyo (Imagen b) y barra de brazo giratorio (Imagen c) en la correspondiente posición de puerta hoja.
4.Instalar la hoja de la puerta después de la posición fija establecida, ajuste la posición opuesta entre hoja de la puerta y marco de la puerta a través del tornillo de ajuste del juego y soporte, fije el setwell mediante colado del hormigón o apriete el soporte (Imagen d)
S4A D180S usuario Manual_Floor cierrapuertas ocultos
