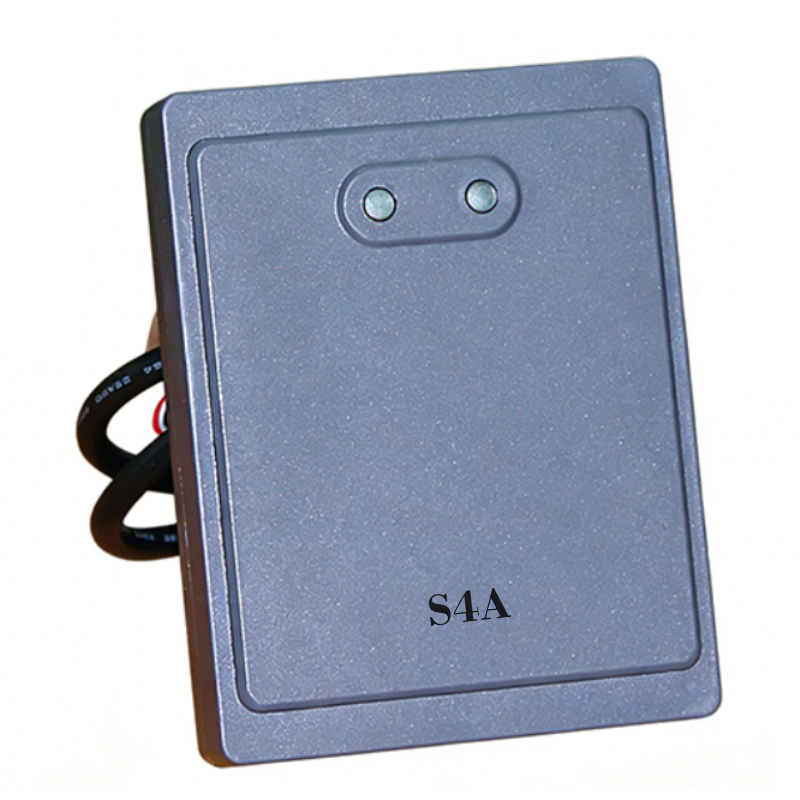

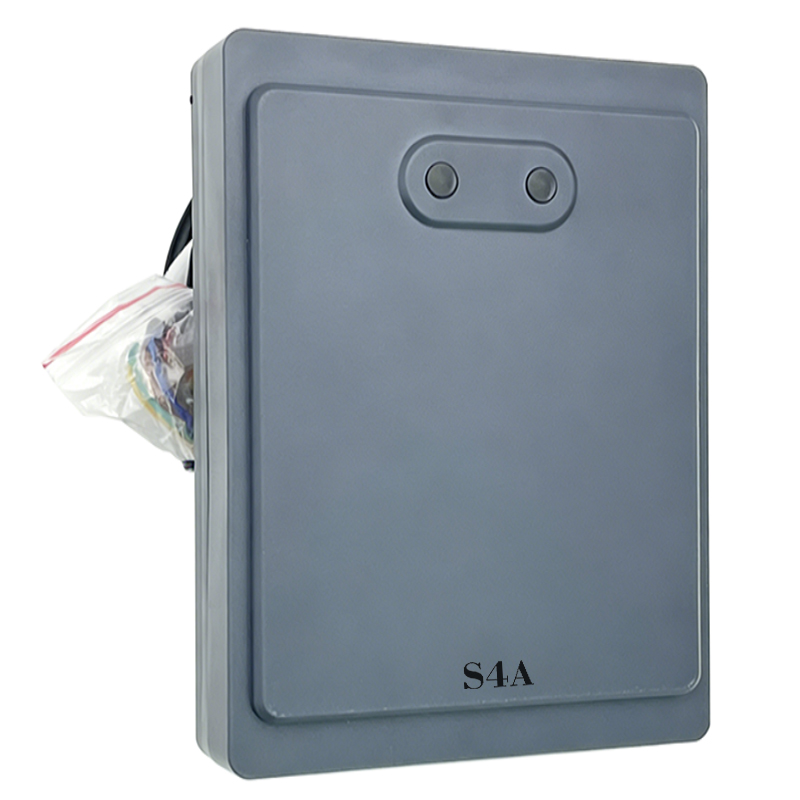

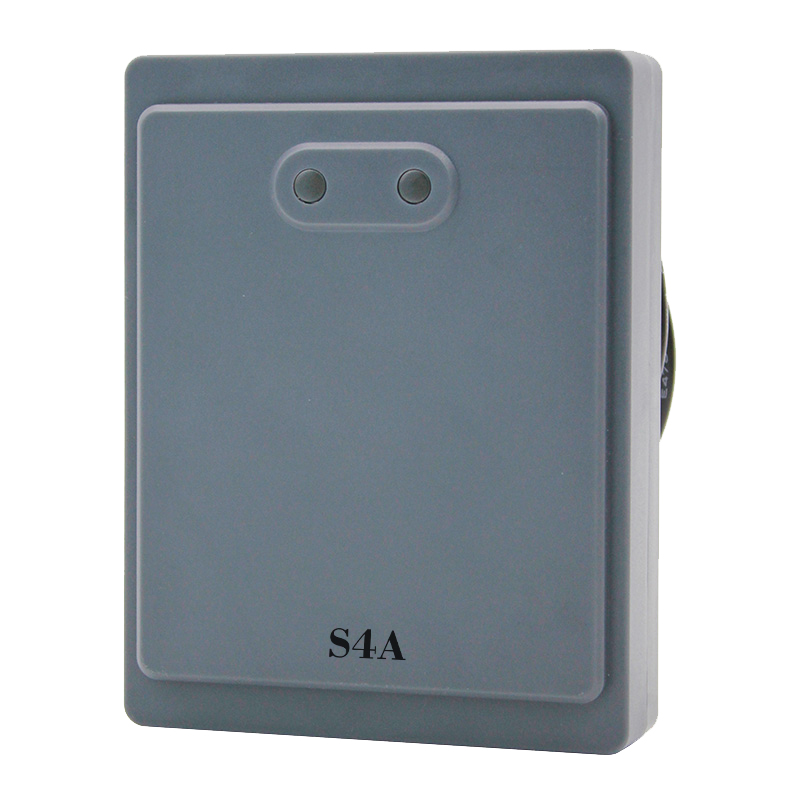

Radar anticolisión de puerta de canal R02

Radar anticolisión de puerta de canal R02

Número de modelo: R02

Tutorial de instalación y funcionamiento de radares

(1.1) El radar antiaplastamiento se instala en la caja de la puerta de la barrera perpendicular a la dirección del carril (o se instala en la columna junto a la caja). Se recomienda que la altura de instalación sea de 0,6 m desde el borde inferior del radar hasta el suelo y de 15 a 25 cm desde la palanca de la puerta a la izquierda y a la derecha (consulte el diagrama esquemático).

(1.2) El chasis de la puerta de barrera debe fijarse firmemente para evitar que el chasis se mueva cuando la máquina de la puerta está funcionando.

(1.3) Dentro del rango de detección del radar, a excepción de la palanca del freno, no debe haber obstáculos, tales como conos de carretera, tapas de alcantarillas metálicas, vallas de aislamiento, señales y similares.

(1.4) El diagrama esquemático de la especificación de instalación del radar de barrera es el siguiente:

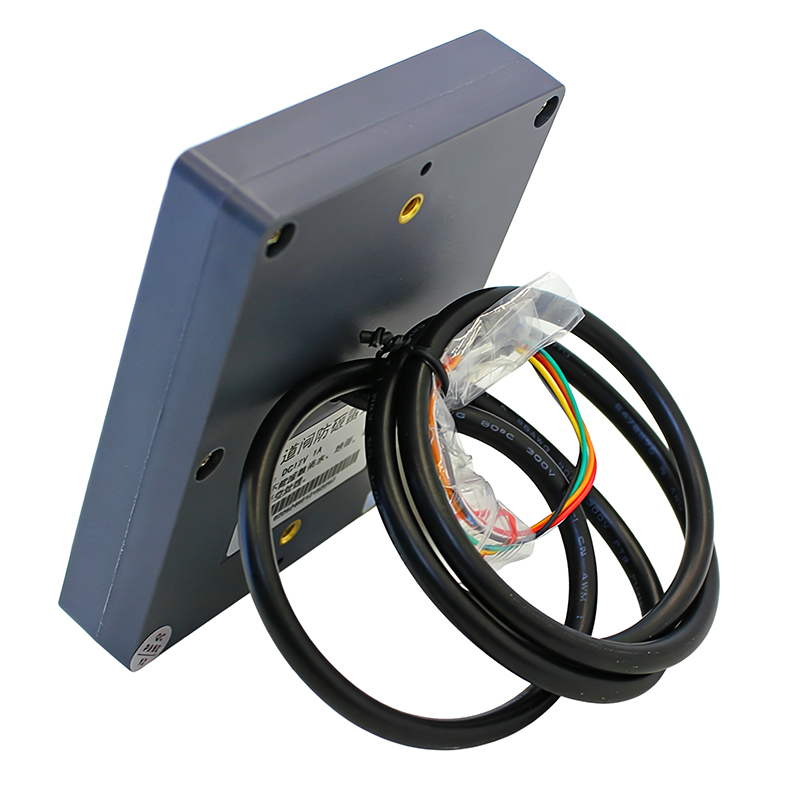

Como se muestra en la figura a continuación, primero determine la ubicación de instalación y luego perfore un orificio roscado y 2 orificios de fijación en el cuerpo de la caja. (Las pegatinas autoadhesivas del orificio de posicionamiento y los tornillos de fijación se proporcionan en el paquete del producto), luego fije el radar en la caja y apriete las tuercas de fijación.

Tutorial de longitud de poste de configuración de radar

Paso 1: mantenga presionado el botón sin soltarlo

Establecer distancia de detección

Presione hasta que la luz verde se encienda y la luz roja se apague, cada vez que la luz roja parpadee, la distancia de detección aumentará en 0,5 metros y la distancia de configuración efectiva se moverá entre 1 y 6 metros (la distancia inicial es de 1 metro) . Después de configurar la distancia, suelte el botón para ingresar al siguiente paso.

Paso 2: Presione y suelte el botón

ambiente de escena de aprendizaje

Aprende automáticamente el fondo de la escena (la luz roja y la luz verde parpadean al mismo tiempo); espere 20 segundos, el radar guarda los parámetros y sale, la configuración se completa; el radar funciona normalmente (la luz roja siempre está encendida)

Por ejemplo, si configura un poste recto de 4 m: (la distancia de detección debe ser 0,5 m más corta que la longitud del poste)

Mantenga presionado el botón por primera vez sin soltarlo hasta que la luz roja parpadee cinco veces (0,5 metros cada vez) y luego suéltelo (distancia establecida

2,5 metros + 1 metro de distancia inicial), en este momento la distancia de detección es de 3,5 metros;

Después de presionar el botón por segunda vez, suéltelo inmediatamente, el semáforo parpadea al mismo tiempo y luego espere 20 segundos

Simplemente aprenda el entorno de la escena (en este momento, no hay personas, automóviles ni otros objetos dentro del rango de detección de la barrera).
