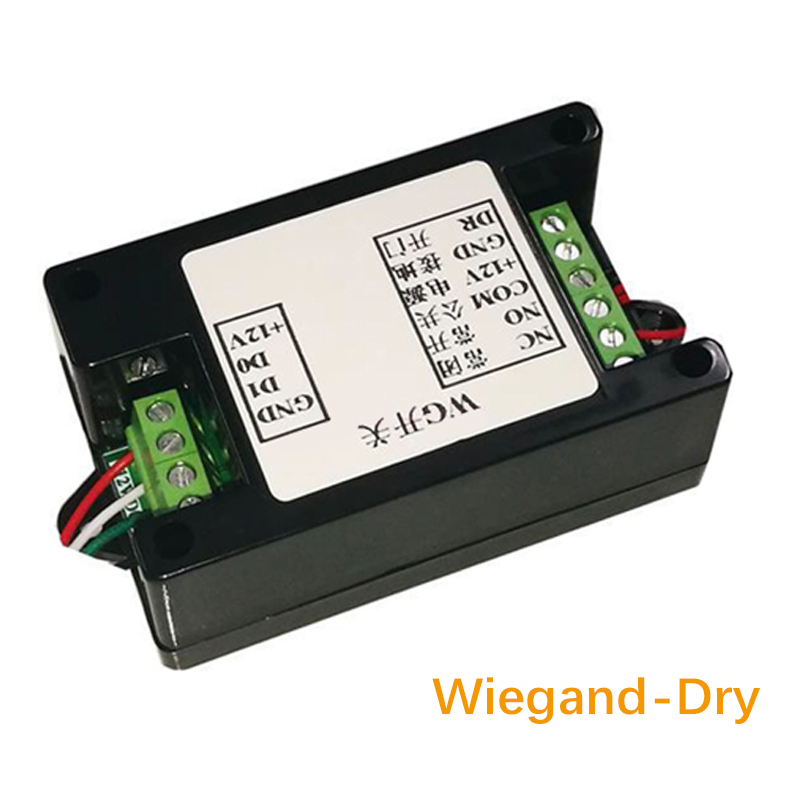

Interruptor Wiegand o salida Wiegand a relé

Voltaje y corriente: 9~15 V 100 mA

Retardo del relé: mínimo 1 segundo, máximo 60 segundos

Formato de interfaz Wiegand: WG26 ~ WG80

Reglas de desbloqueo: cualquier señal Wiegand es válida


  • Marca:

    S4A
  • Artículo No.:

    Wiegand-Dry
Especificaciones

Interruptor Wiegand o salida Wiegand a relé

Wiegand switch or Wiegand output to relay

Un módulo Wiegand a relé es un dispositivo que convierte la señal Wiegand emitida por dispositivos de identificación de control de acceso, como lectores de tarjetas, lectores de huellas dactilares o máquinas de reconocimiento facial, en señales de control de relé. A continuación, se presenta una introducción detallada:

- Principio de funcionamiento: La interfaz Wiegand es un estándar de cableado para conectar dispositivos de lectura de tarjetas a sistemas de control de acceso. Utiliza tres cables: uno de tierra y dos de transmisión de datos, denominados "datos bajos/datos 0" y "datos altos/datos 1". El módulo Wiegand a relé recibe la señal Wiegand a través de estos cables, la decodifica y procesa, y controla la apertura y el cierre del relé según las reglas establecidas. Por ejemplo, al recibir una señal Wiegand específica, el módulo cierra el relé durante un periodo determinado para controlar el dispositivo conectado, como una cerradura eléctrica, y así lograr el control de acceso.

Aplicaciones típicas: Se utiliza principalmente en sistemas de control de acceso. Por ejemplo, en edificios de oficinas, fábricas, escuelas y otros lugares, se utiliza para conectar dispositivos de control de acceso, como lectores de tarjetas y dispositivos de reconocimiento de huellas dactilares, a cerraduras eléctricas. Al convertir las señales Wiegand en señales de relé, controla la apertura y el cierre de puertas, mejorando la seguridad y la eficiencia de la gestión de los sistemas de control de acceso.

Las ventajas de utilizar el módulo Wiegand a relé incluyen:

Seguridad mejorada: El módulo se puede instalar en un lugar seguro dentro de la puerta, aislando así el dispositivo de identificación de control de acceso de la cerradura eléctrica. Esto ayuda a evitar que el dispositivo de control de acceso se dañe o se cortocircuite debido a factores externos, reduciendo así posibles riesgos de seguridad y mejorando la seguridad general del sistema de control de acceso.

Amplia compatibilidad: El protocolo Wiegand es ampliamente compatible con los sistemas de control de acceso y es compatible con diversos lectores de tarjetas, como tarjetas de proximidad, de banda magnética, de código de barras, de huellas dactilares, etc. Por lo tanto, el módulo Wiegand a relé puede utilizarse con diferentes tipos de dispositivos de control de acceso, lo que facilita la integración y expansión del sistema.

Instalación y funcionamiento sencillos La interfaz Wiegand es fácil de implementar y solucionar. El módulo suele tener un método de cableado sencillo e incluye instrucciones de configuración claras. Los usuarios solo necesitan conectar los cables según los requisitos y configurar los parámetros necesarios para que funcione, lo que reduce la dificultad y el coste de la instalación y la puesta en marcha.

Control flexible: El retardo del relé del módulo se puede configurar según las necesidades, con un mínimo de 1 segundo y un máximo de 60 segundos. Esto permite a los usuarios personalizar el tiempo de apertura de la puerta para adaptarse a diferentes escenarios de uso, como el flujo de tráfico y la frecuencia de acceso en diferentes ubicaciones.




Diagrama de cableado

Wiegand output to relay

Wiegand output to relay

Wiegand output to relay


Paquete

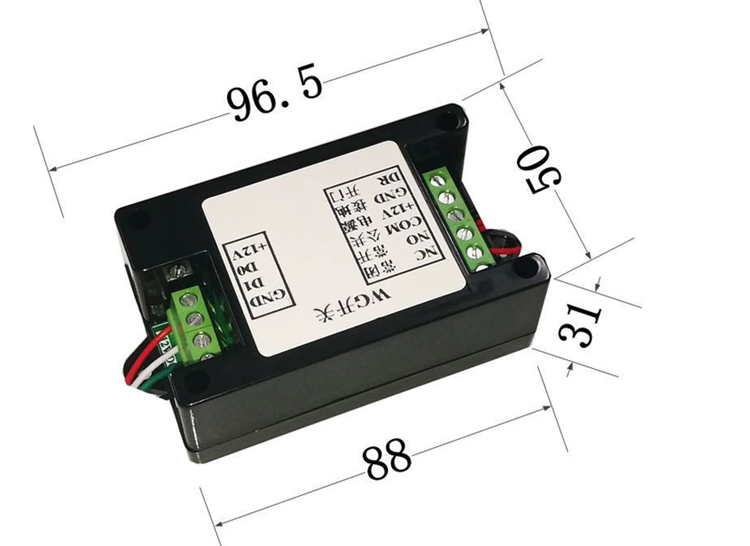

Dimensión

Wiegand output to relay


Descargar

Hoja de datos S4A_Interruptor Wiegand o salida Wiegand a relé
